数据库的SQL计算引擎负责处理和执行SQL请求。通常来说，查询优化器会输出物理执行计划，它通常由一系列Operator组成，为了确保执行效率的高效，需要将Operator组成流水线执行。

有两种流水线的构建方式：第一种是需求驱动的流水线，其中一个Operator不断从下级Operator重复拉取下一个数据Tuple；第二种是数据驱动的流水线，由Operator将每个数据Tuple推送给下一个Operator。那么，这两种流水线构建，哪种更好呢？这可能并不是一个容易回答的问题，在Snowflake的论文中提到：基于Push的执行提高了缓存效率，因为它将控制流逻辑从数据循环中移除。它还使Snowflake 能够有效地处理流水线的DAG计划，为中间结果的共享和管道化创造了额外的机会。

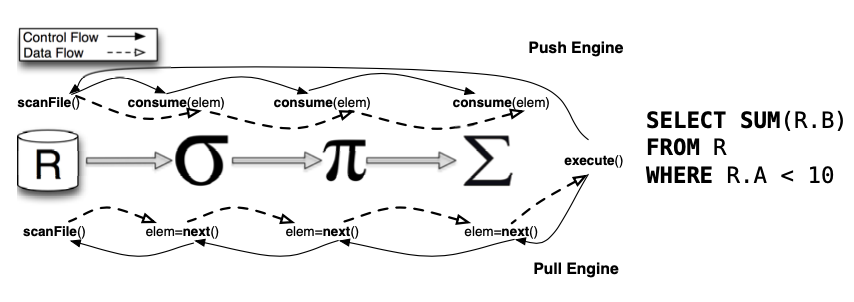

下边这幅来自参考文献[1]的图最直接地说明Push和Pull的区别：

简单地说，Pull流水线基于迭代器模型，经典的火山模型正是基于Pull来构建。火山模型是数据库成熟的SQL执行方案，该设计模式将关系型代数中的每一种操作抽象成一个Operator，整个SQL语句在这种情况下形成一个 Operator树(执行计划树)；通过自顶向下的调用 next 接口，火山模型能够以数据库行为单位处理数据，就是图中所示的next()方法。这种请求是递归调用的，直到查询计划树的叶子结点可以访问数据本身。因此，对于Pull模型来说，这是非常容易理解和实现的：每个Operator都需要实现next()方法，只要将查询计划树构建好，就递归调用即可。

火山模型有如下特点：
以数据行为单位处理数据，每一行数据的处理都会调用next接口。
next接口的调用，需要通过虚函数机制，相比于直接调用函数，虚函数需要的CPU指令更多，因此更昂贵。
以行为单位的数据处理，会导致CPU缓存使用效率低下和一些不必要的复杂性：数据库必须记住处理到哪一行，以便处理跳到下一行；其次处理完一行后需要将下一行加载到CPU缓存中，而实际上CPU缓存所能存储的数据行数远不止一行。
火山模型最大的好处是接口看起来干净而且易懂。由于数据流和控制流在一起，每个Operator有良好的抽象，比如Filter只需要关心如何根据谓词过滤数据，Aggregates只需要关心如何聚合数据。


为了降低开销，Pull模型可以引入向量化加速，就是实现GetChunk()方法每次获取一批数据取代next()获取一行数据，以Projection算子为例说明：
void Projection::GetChunk(DataChunk &result) {    // get the next chunk from the child    child->GetChunk(child_chunk);    if (child_chunk.size() == 0) {      return;    }    // execute expressions    executor.Execute(child_chunk, result); }





这里边，存在一些跟控制流有关的代码，它跟Operator的处理逻辑耦合在一起，且每个Operator实现都要包含这些代码，例如这里需要判断child_chunk为空的情况，因为child在GetChunk时进行了过滤处理。因此，Pull模型的接口内部实现比较冗余和易错。

与Pull流水线的迭代器模型不同，在Push模型中，数据流和控制流是相反的，具体来说，不是目的Operator向源Operator请求数据，而是从源Operator向目的Operator推送数据，这是通过源Operator将数据作为参数传递给目的Operator的消费方法(Consume)实现的，因此，Push流水线模型等价于访问者(Visitor)模型，每个Operator不再提供next，而换之以Produce/Consume。Push模型是Hyper提出的[3]，称之为Pipeline
          Operator，它提出的初衷，是认为迭代器模型以Operator为中心，Operator的边界过于清晰，因此导致数据在Operator之间传递（从CPU寄存器转移到内存）产生额外的内存带宽开销，无法做到Data
          Locality最大化，所以执行需要从以Operator为中心切换到以数据为中心，尽量让数据在寄存器中保存更长时间，确保Data
          Locality最大化。进一步的，Hyper将操作系统的NUMA调度框架引入了数据库的查询执行调度[2]，为Push模型实现了parallelism-aware(就是对并行更友好)：







采用Pipeline来组合算子，自底而上Push调度。当一个任务执行结束时，它会通知调度器将后序任务加入到任务队列中，每个数据块的单位被称为
              Morsel。一个Morsel 大约包含10000行数据。查询任务的执行单位是处理一个 Morsel。




优先将一个内核上的任务产生的后序任务调度在同一个内核上，避免了在内核间进行数据通信的开销。




当一个内核空闲时，它有能力从其他内核“偷取”一个任务来执行(Work
              Stealing)，这虽然有时会增加一个数据传输的开销，但是却缓解了忙碌内核上任务的堆积，总体来说会加快任务的执行。




在内核空闲并可以偷取任务时，调度器并非立即满足空闲内核的要求，而是让它稍稍等待一段时间。在这段时间里，如果忙碌内核可以完成自己的任务，那么跨内核调度就可以被避免。

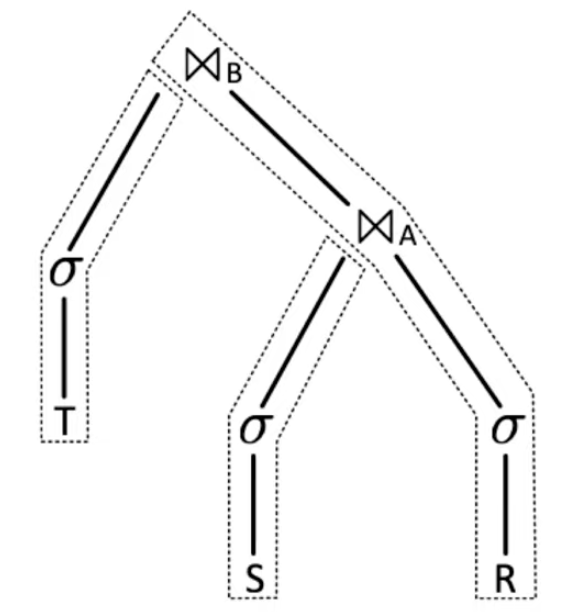

以多表Join为例：














SELECT ... FROM SJOIN R USING AJOIN T USING B;






该查询由多个Pipeline组合而成，Pipeline之间需要并行，Pipeline内部也要并行。实际中并行的控制只需要在Pipeline的端点即可，例如上图中，中间的过滤等算子，本身无需考虑并行，因为源头的TableScan扫描会Push数据给它，而Pipeline的Sink是Hash
          Join，它的Hashtable
          Build阶段需要parallelism-aware，但Probe阶段无需这样。以Push为基础控制Pipeline的parallelism-aware，从技术上更加容易做到。

Push模型实现parallelism-aware相对容易，那么为什么Pull模型实现parallelism-aware就不太容易呢？由于是自顶而下来调度而非数据驱动，因此一个直接的想法是划定分区，然后由优化器根据分区制定物理计划，不同分区的物理计划并行执行。这样容易导致一个问题就是让查询计划更加复杂(引入更多分区)，而且并不容易做到负载的自动均衡，具体来说：对输入数据进行分区时，经过一些Operator(如Filter)后，不同分区保留下来的数据量区别很大，因此后续的算子执行就会面临数据倾斜问题。此外，不同的CPU处理同样数据量所花费的时间也并不一定相同，它会受到环境干扰、任务调度、阻塞、错误等原因减慢甚至中止相应，因此也会拖慢整体执行的效率。

Hyper的Push模型是在2011年提出的，在这之前的SQL引擎，大都采用基于火山的Pull模型。已知基于Push构建的有Presto，Snowflake，Hyper，QuickStep，HANA，DuckDB(在2021年10月从Pull模型切换到了Push模型(详见参考文献[4])，Starrocks等。ClickHouse是个异类，在它自己的Meetup材料中，宣称自己是Pull和Push的组合，其中查询是采用了Pull模型。并且，在它的代码中，也一样是采用Pull字眼，作为查询调度核心驱动——PullingAsyncPipelineExecutor。在通过AST生成QueryPlan(逻辑计划)后，经过一些RBO优化，ClickHouse将QueryPlan按照后序遍历的方式将其转化为Pipeline，这种方式生成的Pipeline，跟Push模型是很像的，因为Pipeline的每个Operator(ClickHouse定义叫Processor)，都有输入和输出，Operator从输入将数据Pull过来，完成处理后，再Push给Pipeline的下一级Operator。因此，ClickHouse并不是传统的火山Pull模型实现，而是从查询计划树生成Pipeline执行计划。从火山Pull模型的Plan
          Tree生成Pipeline的方法是后序遍历，从没有Children 的Node开始构建第一个Pipeline，这是Push模型中生成Pipeline Operator的标准做法：
































































QueryPipelinePtr QueryPlan::buildQueryPipeline(...){    struct Frame    {        Node * node = {};        QueryPipelines pipelines = {};    };    QueryPipelinePtr last_pipeline;    std::stack<Frame> stack;    stack.push(Frame{.node = root});    while (!stack.empty())    {        auto & frame = stack.top();        if (last_pipeline)        {            frame.pipelines.emplace_back(std::move(last_pipeline));            last_pipeline = nullptr;        }        size_t next_child = frame.pipelines.size();        if (next_child == frame.node->children.size())        {            last_pipeline = frame.node->step->updatePipeline(std::move(frame.pipelines), build_pipeline_settings);            stack.pop();        }        else            stack.push(Frame{.node = frame.node->children[next_child]});    }    return last_pipeline;}





接下来是Pipeline调度，首先PullingAsyncPipelineExecutor::pull从Pipeline中拉取数据：






































PullingAsyncPipelineExecutor executor(pipeline);  Block block;  while (executor.pull(block, ...))  {    if (isQueryCancelled())    {      executor.cancel();      break;    }    if (block)    {      if (!state.io.null_format)        sendData(block);    }    sendData({});  }






pull调用的时候从thread_group选择线程，然后data.executor->execute(num_threads)执行PipelineExecutor，num_threads表示并行线程数。接下来PipelineExecutor将Pipeline转化为执行图ExecutingGraph。Pipeline是逻辑结构，并不关心如何执行，ExecutingGraph则是物理调度执行的参照。ExecutingGraph通过Pipeline
          Operator的InputPort和OutputPort转换为Edge，用Edge把2个Operator连接起来，Operator就是图的Node。随后就是PipelineExecutor::execute通过ExecutingGraph对Pipeline调度，这个函数主要作用是通过task_queue中pop出执行计划的ExecutingGraph::Node来调度任务。调度时，线程会不停遍历ExecutingGraph，根据Operator的执行状态进行调度执行，直到所有的Operator都到达`Finished`状态。调度器初始化，是挑选ExecutingGraph中所有没有OutPort的Node启动的，因此，控制流是从Pipeline的Sink
          Node发出的，递归调用prepareProcessor，这区别于Push模型的控制流从Source Node开始逐级向上。除了控制流向的不同，这个Pipeline
          Operator跟Push完全一样，因此也有人将ClickHouse归入Push模型中，毕竟，在很多文献的上下文，Push等同于Pipeline

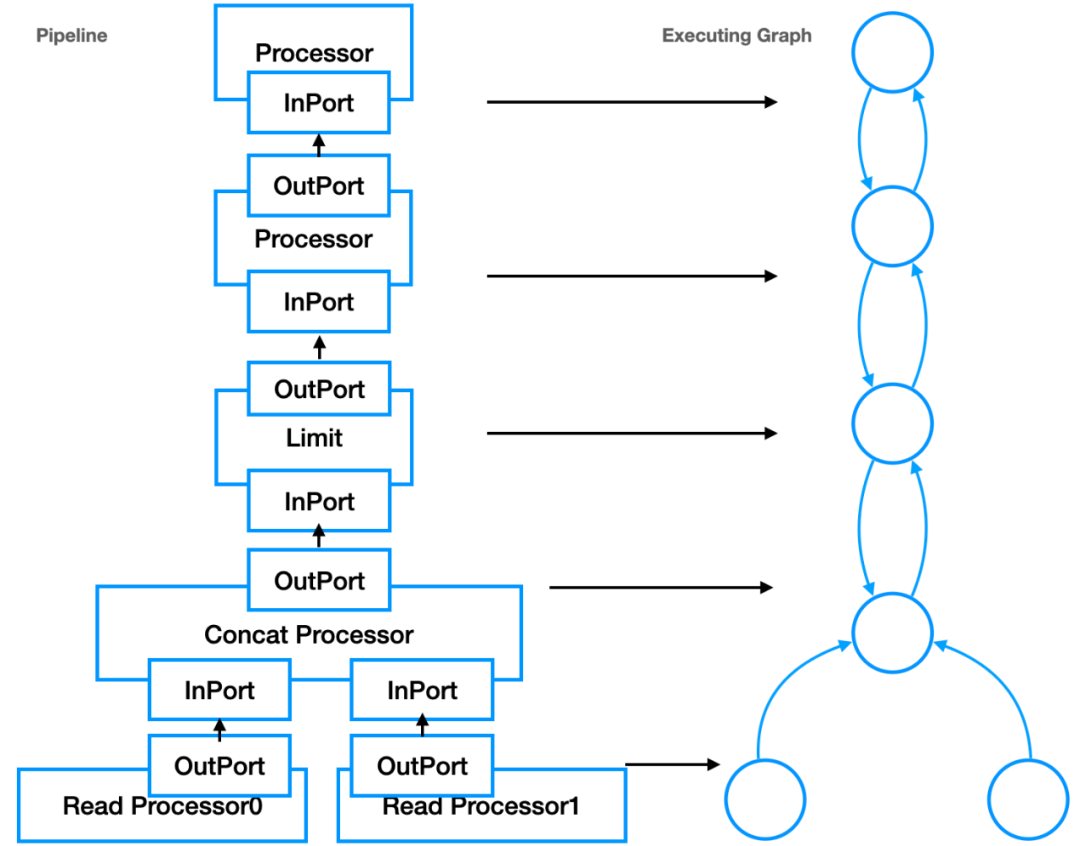

          Operator，Pull等同于火山。Pipeline和ExecutingGraph的对应如图所示(在ClickHouse中，Operator=Processor=Transformer)：











因此，Push模型是parallelism-aware的，本质上需要设计工作良好的调度器，来控制数据流和并行度。除了上述的优点，朴素的Push模型也存在一些缺点：处理Limit和Merge
          Join有一些困难(详见参考文献[1])，对于前者来说，Operator不容易控制数据何时不再由源Operator产生，这样就会产生一些永远不会被使用的元素。对于后者来说，由于Merge Join
          Operator无法当前由哪个源Operator产生下一个数据Tuple，所以Merge Join无法进行流水线处理，因此至少对其中一个源Operator要打破流水线(Pipeline
          Breaker)，需要对其进行物化操作。这两个问题，其本质依然是Push模型下的Pipeline调度问题：消费者如何控制生产者，除了Limit和Merge
          Join之外，其他的操作，例如终止正在进行的查询，也是一样的情况。正如通过分离查询计划树和Pipeline使得Pull模型可以parallelism-aware之外，Push模型在工程实现上也并没有必要完全如同论文所描述，只能控制Pipeline的源头。通过引入ClickHouse
          task_queue类似的机制，Push模型同样可以做到对源Operator的逐级控制。

MatrixOne基于Golang开发，因此直接利用Go语言特性实现了Push模型：利用channel作为阻塞消息队列，通知生产者。查询计划由多个Operator构成，pipeline是包含多个Operator的执行序列。Operator代表一个具体的操作，比如典型的过滤，投影，hash
          build和hash
          probe都可以。对于一个查询计划来说，首先需要确定使用多少个pipeline，使用多少个cpu，每个cpu跑哪些pipeline。具体实现中，借助于Golang语言的特性：一个pipeline对应一个goroutine，pipeline之间通过channel(无Buffer)传递数据，pipeline的调度也是通过channel来驱动。举例如下：

































Connector Operatorfunc Call(proc *process.Process, arg interface{}) (bool, error) {  ...  if inputBatch == nil {    select {    case <-reg.Ctx.Done():      process.FreeRegisters(proc)      return true, nil    case reg.Ch <- inputBatch:      return false, nil    }  }}





由于是Push模型，因此一个查询计划是通过Producer
          Pipeline触发整个流程的，非生产者的Pipeline，没有接收到数据，是不会运行。Producer
          Pipeline在启动后，就会尝试读取数据，然后通过channel将数据发送给另一个Pipeline，Producer Pipeline在启动后就会不停的读取数据，只存在两种情况会退出:






数据读取完





发生错误







当非生产者的pipeline没有从channel读取Producer Pipeline推送的数据时，Producer
          Pipeline会阻塞。非生产者的Pipeline在启动后并不会立刻执行，除非Producer Pipeline在channel中放置了数据。Pipeline在启动后会在以下两种情况退出:





从channel中接受到了退出信息




发生错误







MatrixOne会根据数据的分布将Producer Pipeline分配到具体的节点。在特定的节点接收到Producer
          Pipeline后会根据当前机器和查询计划的情况(目前是获取机器的核数)来派生多个Producer
          pipeline。其余Pipeline的并行度，则是在接受数据的时候确定其并行度。

下边先看一个简单查询：








select * from R where a > 1 limit 10





这个查询存在Limit

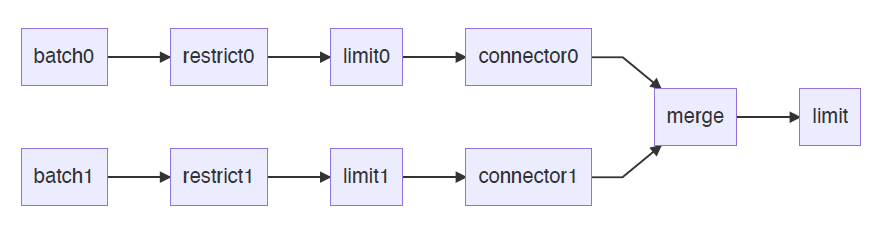

          Operator，意味着存在上文所述的Cancel，Limit，Merge Join等Pipeline的终止条件。该查询的Pipeline如下所示，它在2个Core上并行执行。







由于Limit的存在，Pipeline引入了Merge Operator，与此同时跟调度相关的问题是：





Merge不能无限制地接受多个Pipeline的数据，Merge需要根据内存大小通过Connector向上游发送channel停止数据读取。





Pipeline数目根据CPU数量动态决定，当Pipeline不再推送数据时，查询自然终止，因此Merge需要标志是否已经传输结束。







再看一个复杂一些的例子，tpch-q3:




















































select  l_orderkey,  sum(l_extendedprice * (1 - l_discount)) as revenue,  o_orderdate,  o_shippriorityfrom  customer,  orders,  lineitemwhere  c_mktsegment = \'HOUSEHOLD\'  and c_custkey = o_custkey  and l_orderkey = o_orderkey  and o_orderdate < date \'1995-03-29\'  and l_shipdate > date \'1995-03-29\'group by  l_orderkey,  o_orderdate,  o_shippriorityorder by  revenue desc,  o_orderdatelimit 10

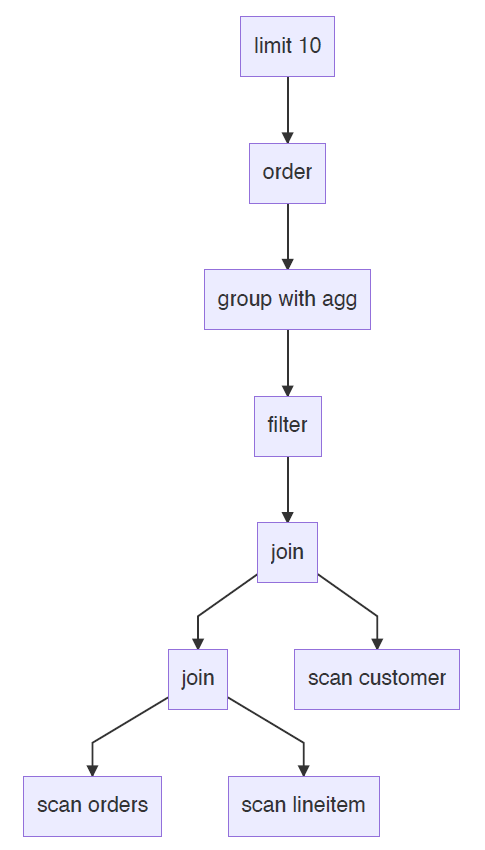

假设查询计划如下:

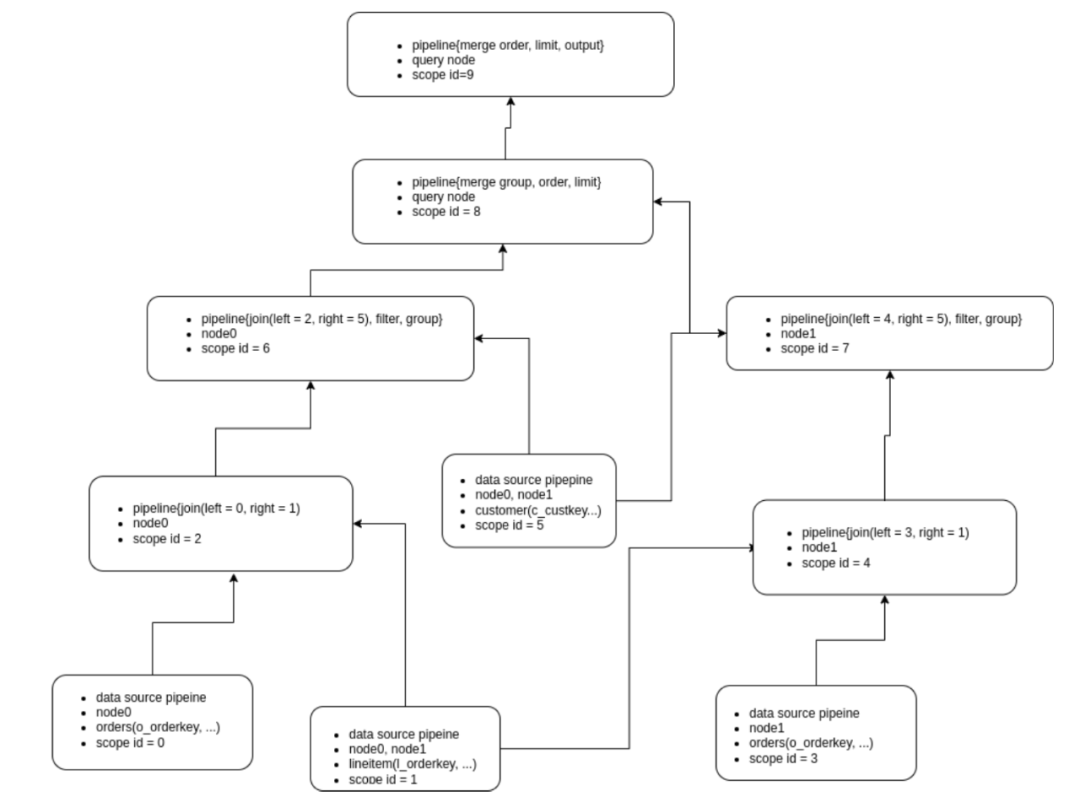

假设三张表的数据均匀分布在两个节点node0和node1上，那么对应的Pipeline如下：







采用Push模型的还有一个潜在优点在于，它跟流计算的Data
          Flow范式(如Flink)容易保持一致。FlinkSQL会把查询计划的每个Operator转为流式Operator，流式Operator会将每个Operator的计算结果的更新传给下一个Operator，这从逻辑上跟Push模型是一致的。对于打算在数据库内部实现流引擎的MatrixOne来说，这是一个逻辑复用的地方，当然，流引擎远不是只依靠Push模型就可以解决的，这超出了本文讨论的范畴。采用Push模型最后一个潜在优点是，它和查询编译Codegen是天然组合，目前MatrixOne并没有实现Codegen，故而这也超出了本文讨论的范畴。

当前的MatrixOne，实现了基本的基于Push模型的计算并行调度，在未来，还会在多方面上进行改进，比如针对多查询的混合并发与并行的任务调度，比如当算子因为内存不足需要进行Spill处理时，也需要Pipeline的调度能够感知并有效处理，既能完成任务，还能最小化IO开销，这里边会有很多非常有意思的工作。也欢迎对这方面感兴趣的同学跟我们一起探讨这些层面上的创新。





所以，Push还是Pull，这是个问题么？好像是，好像也不是，一切以实际效果为着眼点，并非简单地非黑既白，这代表了一种计算并行调度的思维方式。



参考文献


[1] Shaikhha, Amir and Dashti, Mohammad and Koch,
              Christoph, Push versus pull-based loop fusion in query engines, Journal of Functional Programming,
              Cambridge University Press, 2018
[2] Leis, Viktor and Boncz, Peter and Kemper, Alfons
              and Neumann, Thomas, Morsel-driven parallelism: A NUMA-aware query evaluation framework for the many-core
              age, SIGMOD 2014
[3] Thomas Neumann, Efficiently compiling efficient query plans for
              modern hardware, VLDB 2011
