MatrixOne Layout 设计解读

原创 TBD MatrixOrigin服务号 2023-05-08 17:00

作者：申江伟 MO研发工程师

Part 1.

Layout需要满足的条件及解决的问题

Part 2.

结构解析

Part 3.

通过Extent读数据

Part 4.

版本兼容

本文字数：4200字+

阅读时间：8分钟+

MatrixOne从0.5设计开始就已经确定采用列存结构来存储数据集，原因如下：

很容易对AP优化；
通过引入Column Family的概念可以对负载灵活适配。假如所有列都是一个Column Family，也就是所有的列数据保存在一起，这就跟数据库的HEAP文件非常类似，可以表现出行存类似的行为，典型的OLTP数据库如PostgreSQL就是基于HEAP来做的存储引擎。假如每个列都是独立的Column Family，也就是每一列都独立存放，那么就是典型的列存。通过定义Column Family，用户可以方便地在行存和列存之间切换，这只需要在DDL表定义中指定即可。

Part 1

Layout需要满足的条件及解决的问题

设计一种Layout，首先要提出一个疑问。

我们到底需要满足什么功能和需求？

对于MatrixOne来说，需要存储的数据类型有很多种，比如：数据库表数据、元数据、数据库业务trace log、查询结果的cache... ...

功能1：支持存储MatrixOne所有的业务类型数据。

MatrixOne需对接S3或共享对象存储，每一个对象需要存储指定行数或Size的存储集，所以一个对象会存储多个数据单元，对于每一个数据单元我们称之为Block。这些Block需要高效读取和管理，比如一个查询需要读取哪些Block，首先需要拿到Block的元数据并分析，然后再根据这些Block的元数据得到真正数据的存放地址并读取。

功能2：便捷高效的元数据。

当MatrixOne运行一段时间，客户需求不断增加，这时不得不修改当前的Layout。

功能3：支持数据的版本兼容和控制。

支持数据分析工具和添加Scrub任务。

功能4：支持从数据对象文件中重建MatrixOne的表结构。

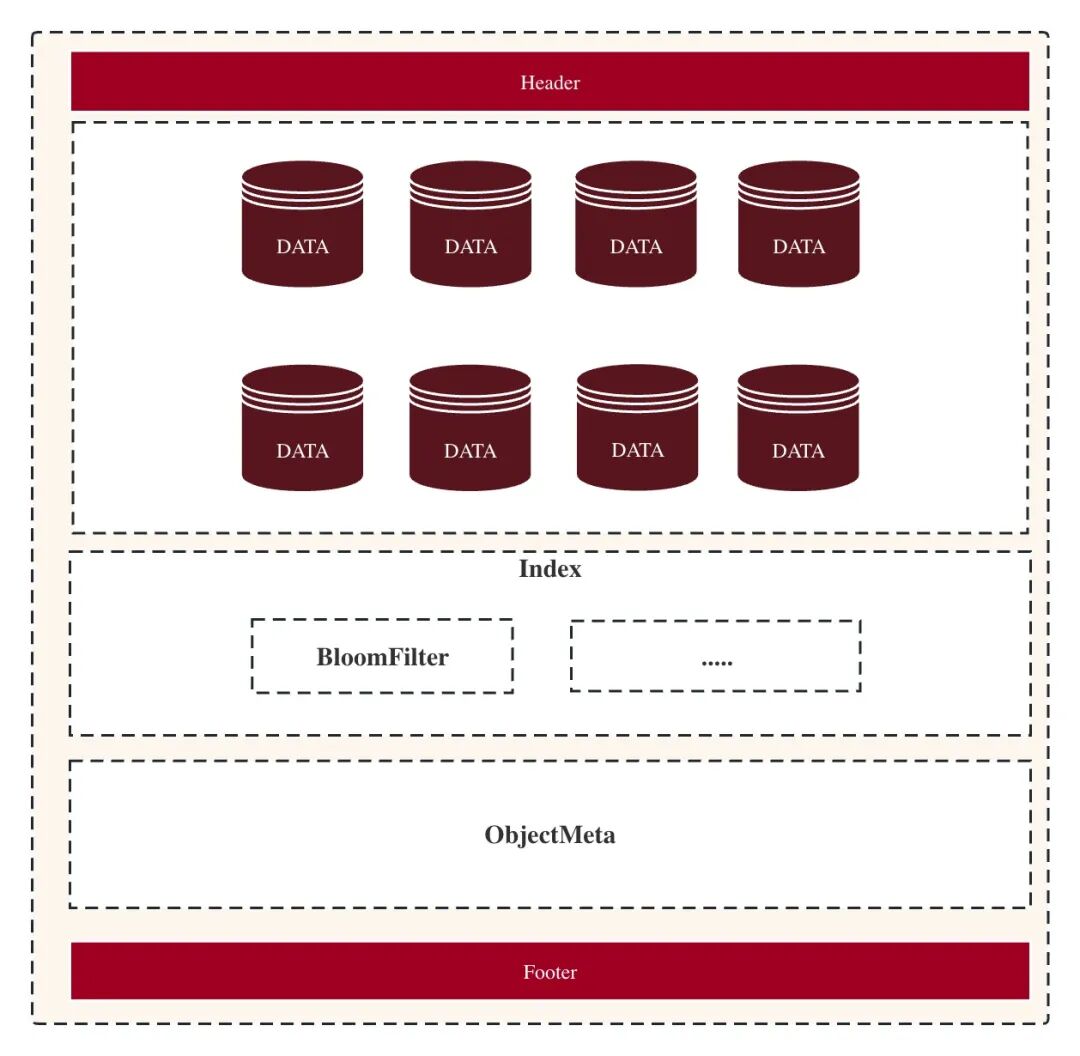

根据上诉几个问题，我们设计了现在的Layout，它由Header、数据区、索引区、元数据区和Footer组成。这些区域的作用如下：

Header ：记录了当前Layout的版本、元数据区的位置等信息。

数据区 ：存储了数据对象的数据信息。

索引区 ：存储了数据对象的索引信息。

元数据区 ：存储了数据对象的元数据信息，这些元数据包括数据对象的类型、数据对象的大小、行数、列数、压缩算法等信息。

Footer ：可以看作是一个Header的镜像。

Part 2

结构解析

Extent

在MatrixOne中，Extent负责记录一个IOEntry的位置信息。

+------------+----------+-------------+-------------+| Offset(4B) | Size(4B) |  OSize (4B) |  Algo (1B)  |+------------+----------+-------------+-------------+
Offset = IOEntry的起始地址Size = IOEntry存储在对象中的大小oSize = IOEntry压缩前的原始大小Algo = 压缩算法类型

ObjectMeta

为什么我们先介绍ObjectMeta而不是Header，因为MatrixOne的查询业务是从ObjectMeta开始的。 MatrixOne向S3写入数据成功后，会返回一个记录ObjectMeta位置的Extent，并保存到Catalog中。当MatrixOne执行查询操作需要读取数据时，可以通过这个Extent拿到ObjectMeta，从而拿到Block的真实数据。

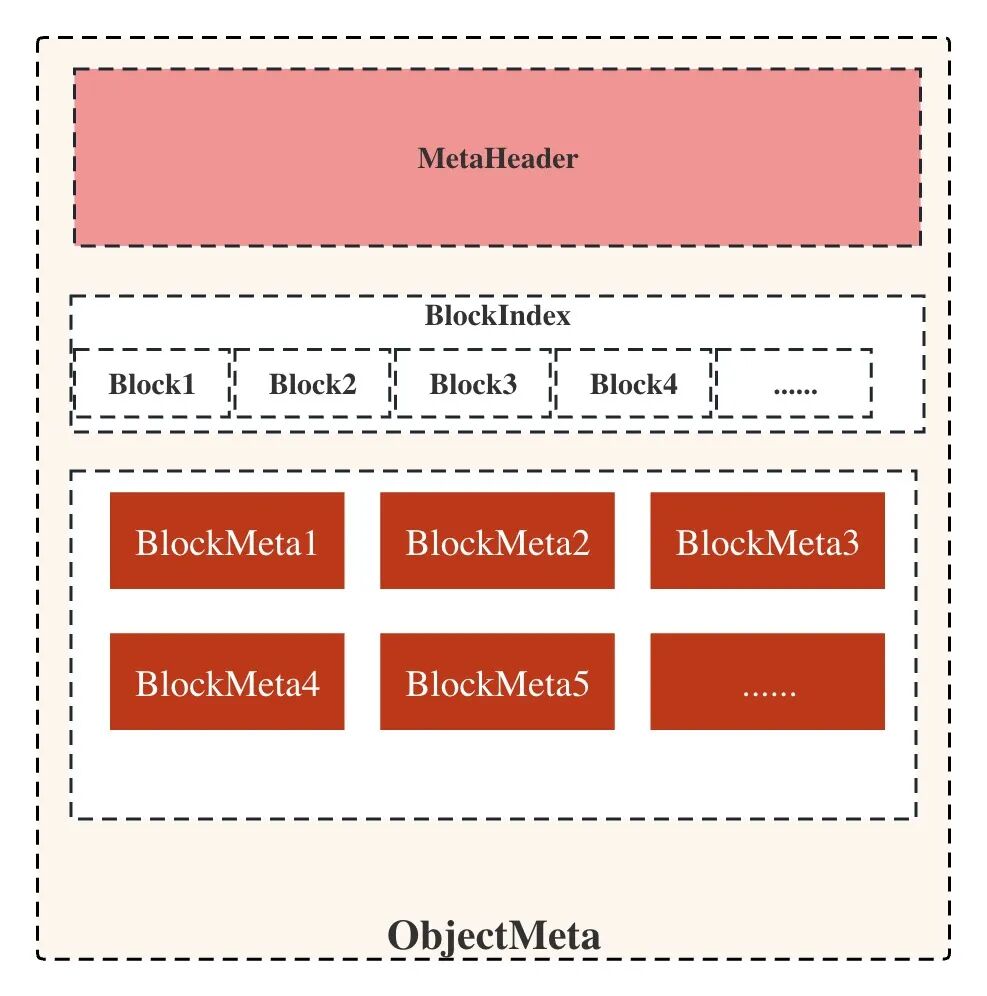

ObjectMeta由多个BlockMeta、一个MetaHeader、一个BlockIndex组成。 MetaHeader和BlockMeta结构一致，用来记录整个Object的全局信息，比如dbID，TableID，ObjectName和Object全局数据的的ZoneMap、Ndv、nullCut等等。

BlockIndex记录后面每一个BlockMeta的地址。ObjectMeta在MatrixOne系统中使用非常频繁，虽然每一个BlockMeta的地址可以遍历算出来，但是为了节省开销和提高性能，还是记录了BlockIndex。

BlockMeta记录了每一个Block的元数据信息。

BlockMeta&MetaHeader

BlockMeta由一个Header和多个ColumnMeta组成。

Header记录了BlockID、Block的Rows、Column Count等信息。

ColumnMeta记录了每一列的数据地址、Null Count（当前列Null值的数量）、Ndv（当前列有多少不同的值）等信息。

>>> Block Meta Header

+----------------------------------------------------------------------------------------------------+|                                              Header                                                |+----------+------------+-------------+-------------+------------+--------------+--------------------+| DBID(8B) | TableID(8B)|AccountID(4B)|BlockID(20B) |  Rows(4B)  | ColumnCnt(2B)| BloomFilter(13B)   |+----------+------------+-------------+-------------+------------+--------------+--------------------+|                                            Reserved(37B)                                           |+----------------------------------------------------------------------------------------------------+|                                             ColumnMeta                                             |+----------------------------------------------------------------------------------------------------+|                                             ColumnMeta                                             |+----------------------------------------------------------------------------------------------------+|                                             ColumnMeta                                             |+----------------------------------------------------------------------------------------------------+|                                             ..........                                             |+----------------------------------------------------------------------------------------------------+
DBID = Database idTableID = Table idAccountID = Account idBlockID = Block id。Rows = MetaHeader中为对象的行数，BlockMeta中为当前Block的行数ColumnCnt = 在对象或Block中有多少列BloomFilter = 存储BloomFilter区域的地址，只在MetaHeader中有效

>>> Column Meta

+--------------------------------------------------------------------------------+|                                    ColumnMeta                                  |+--------+---------+-------+-----------+---------------+-----------+-------------+|Idx(2B) |Type(1B) |Ndv(4B)|NullCnt(4B)|DataExtent(13B)|Chksum(4B) |ZoneMap(64B) |   +--------+---------+-------+-----------+---------------+-----------+-------------+|                                   Reserved(32B)                                |+--------------------------------------------------------------------------------+
Idx = Column的序号Ndv = Column中有多少不同的值NullCnt = Column中有多少Null值DataExtent = Column数据的位置Chksum = Column数据的checksumZoneMap = Column的ZoneMap，大小固定为64B

>>> Header

Header和Footer记录信息一致，只不过位置不同。

+---------+------------+---------------+----------+|Magic(8B)| Version(2B)|MetaExtent(13B)|Chksum(4B)|+---------+------------+---------------+----------+
Magic = Engine identity (0x0xFFFFFFFF)Version = 对象文件的版本号MetaExtent = ObjectMeta的位置信息Chksum = ObjectMeta的checksum

>>> Footer

+----------+----------------+-----------+----------+|Chksum(4B)| MetaExtent(13B)|Version(2B)| Magic(8B)|+----------+----------------+-----------+----------+

Part 3

通过Extent读数据

在介绍ObjectMeta时，我们知道，MatrixOne向S3写入数据成功后，会返回一个记录ObjectMeta位置的Extent。这里时候我们会通过Extent来执行读数据的操作。

首先，通过Extent中的地址，向S3请求读一个IO Entry，并且放入MatrixOne的cache中。这个IO Entry就是ObjectMeta的全部内容。通过位移计算可以拿到BlockIndex，根据BlockIndex记录的Extent可以得到被读的 BlockMeta，到此为止我们元数据操作已经结束，剩下就是向S3请求读一个个Column Data了。

      +-----------+      |   Extent  |      +-----------+                               |            |+-------------------------+            |        IO Entry         |+-------------------------+|       ObjectMeta        |+-------------------------+            |            |+---------------------------------------------------------------------|                            BlockIndex                              |+--------+------------+------------+------------+-----------+--------+| Count  | <Extent-1> | <Extent-2> | <Extent-3> | Extent-4> | ...... |+--------+------------+------------+------------+-----------+--------+               |                                       |               |                                       |+------------------------------------------------+     ||             Block1(BlockMeta)                  |     |+--------------+--------------+--------------+---+     ||<ColumnMeta-1>|<ColumnMeta-2>|<ColumnMeta-3>|...|     |+--------------+--------------+--------------+---+     |           |               |               |              |         |               |               |       +------------------+  +----------+    +----------+    +----------+  | Block4(BlockMeta)|  | IO Entry |    | IO Entry |    | IO Entry |  +------------------+  +----------+    +----------+    +----------+  | <ColumnMeta>...  |  |ColumnData|    |ColumnData|    |ColumnData|  +------------------+  +----------+    +----------+    +----------+          |                                                        |                                                +------------------+                                                |    IO Entry...   |                                            +------------------+

Part 4

版本兼容

>>> IOEntry

IOEntry表示一个IO单元，具体对应在Layout中就是：ObjectMeta、每一个Column的数据、BloomFilter区还有Header和Footer。除了Header和Footer，我们需要在每一个IOEntry头添加两个flag：Type&Version。

每一个结构或模块需要实现Encode/Decode函数，然后注册到MatrixOne中，MatrixOne读出IOEntry后会根据这两个flag来选择对应的代码。


const (  IOET_ObjectMeta_V1  = 1  IOET_ColumnData_V1  = 1  IOET_BloomFilter_V1 = 1  ...
  IOET_ObjectMeta_CurrVer  = IOET_ObjectMeta_V1  IOET_ColumnData_CurrVer  = IOET_ColumnData_V1  IOET_BloomFilter_CurrVer = IOET_BloomFilter_V1)
const (        IOET_Empty   = 0        IOET_ObjMeta = 1        IOET_ColData = 2        IOET_BF      = 3        ...)

以ObjectMeta为例。我们需注册V1的Encode/Decode函数代码，设置IOET_ObjectMeta_CurrVer为V1,并写入数据。

const (    IOET_ObjectMeta_V1  = 1    IOET_ObjectMeta_V2  = 2    ...
    IOET_ObjectMeta_CurrVer  = IOET_ObjectMeta_V2    ...)
func EncodeObjectMetaV2(meta *ObjectMeta) []byte {  ...}func DecodeObjectMetaV2(buf []byte) *ObjectMeta {        ...}RegisterIOEnrtyCodec(IOET_ObjMeta,IOET_ObjectMeta_V2,EncodeObjectMetaV2,DecodeObjectMetaV2)ObjectMeta.Write(IOET_ObjMeta, IOET_ObjectMeta_CurrVer)
