作者：蒋昕萌 MO研发工程师
目录
WAL(Write Ahead Log)是一项与数据库原子性和持久性相关的技术，在事务提交时把随机写转换成顺序读写。事务的更改随机地发生在各页上，这些页很分散，随机写的开销大于顺序写，会降低提交的性能。WAL只记录事务的更改操作，类似于在哪个block中增加了哪行。提交事务时新的WAL entry顺序地写在WAL文件末尾。提交之后再异步地更新那些脏页，销毁对应的WAL entry，释放空间。MatrixOne的WAL是物理日志，记录每行更新发生的位置，每次回放出来，数据不仅在逻辑上相同，底层的组织结构也是一样的。
下面是本文目录概览：
Part 1.
Commit Pipeline
Part 2.
Checkpoint
Part 3.
Log Backend
Part 4.
Group Commit
Part 5.
处理Log Backend的乱序LSN
Part 6.
MatrixOne中WAL的具体格式
本文字数：4200+字
阅读时间：10分钟
Part 1
Commit Pipeline
Commit Pipeline是处理事务提交的组件。提交之前要更新memtable，持久化WAL entry，执行这些任务的耗时决定了提交的性能。持久化WAL entry涉及到IO，比较耗时。MatrixOne中采用commit pipeline，异步持久化WAL entry，不阻塞内存中的更新。

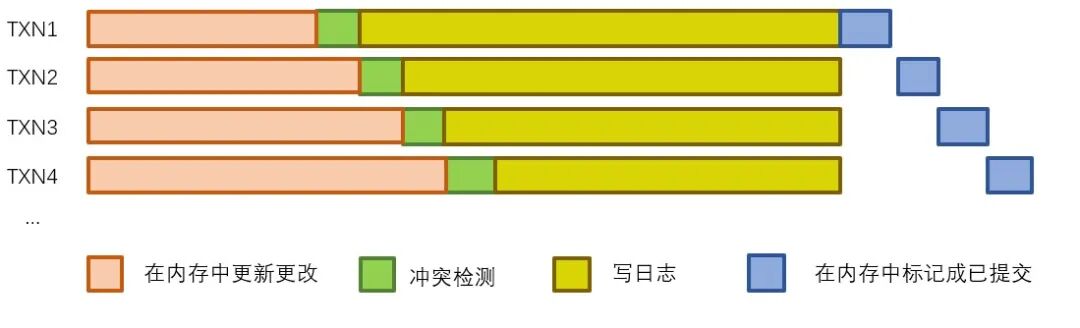

事务提交的流程是：
把更改更新到memtable中，事务进入commit pipeline之前，先并发更新memtable，事务之间互相不阻塞。这时这些更改的状态为未提交，不对任何事务不可见；
进入commit pipeline检查冲突；
持久化WAL entry，从内存收集WAL entry写到后端。持久化WAL entry是异步的，队列里只把WAL entry传给后端就立刻返回，不用等待写入成功，这样不会阻塞后续其他事务。后端同时处理一批entry，通过Group Commit进一步加速持久化。
更新memtable中的状态使事务可见，事务按照进队列的顺序依次更新状态，这样事务可见的顺序和队列里写WAL entry的顺序是一致的。
Part 2
Checkpoint
Checkpoint将脏数据写入Storage，销毁旧的log entry，释放空间。MatrixOne中，checkpoint是一个后台发起的任务，它的流程是：

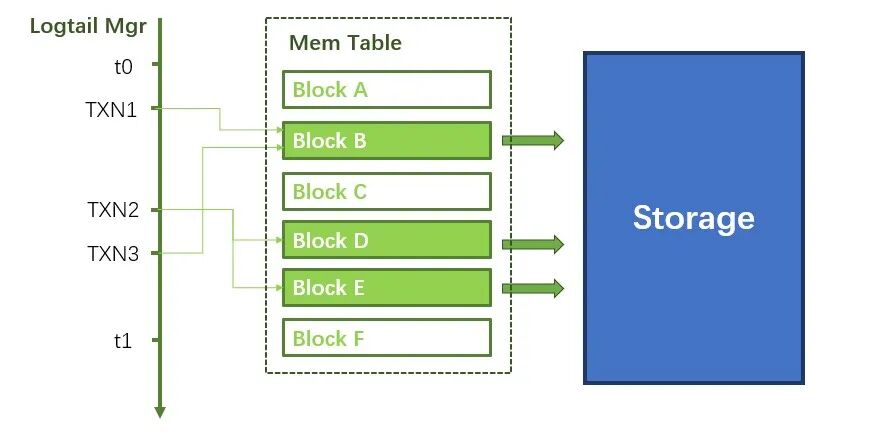

选定一个合适的时间戳作为checkpoint，然后扫描时间戳之前的修改。图上的t0是上个checkpoint，t1是当前选定的checkpoint。[t0,t1]之间发生的更改需要转存。
转存DML修改。DML更改存在memtable中的各个block中。Logtail Mgr是一个内存模块，记录着每个事务改动了哪些block。在Logtail Mgr上扫描[t0,t1]之间的事务，发起后台事务把这些block转存到Storage上，在元数据中记录地址。这样，所有t1前提交的DML更改都能通过元数据中的地址查到。为了及时做checkpoint，不让WAL无限增长，哪怕区间中block只改动了一行，也需要转存。

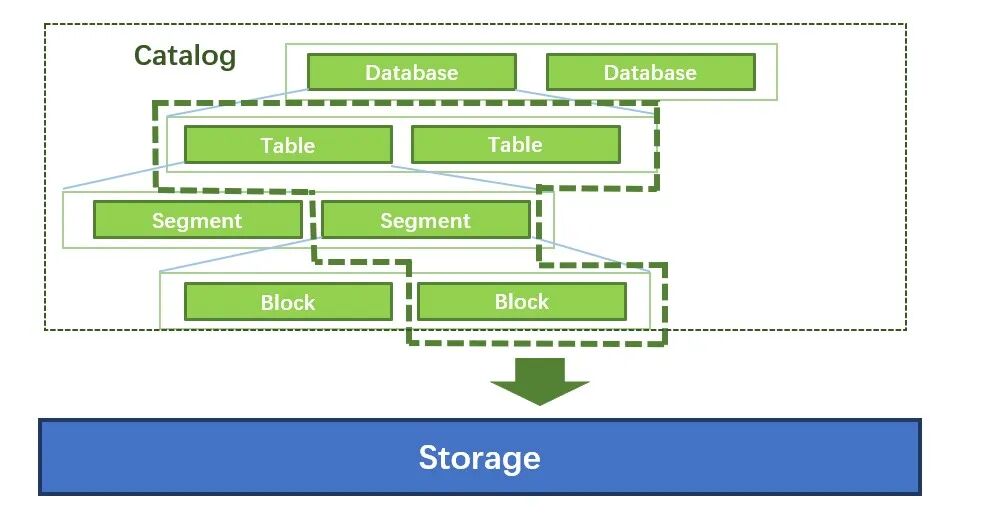

扫描Catalog转存DDL和元数据更改。Catalog是一棵树，记录了所有的DDL和元数据信息，树上的每个节点都会记录更改发生的时间戳。扫描时收集所有落在[t0,t1]之间的更改。
销毁旧的WAL entry。Logtail Mgr中存了每个事务对应的LSN。根据时间戳，找到t1前最后一个事务，然后通知Log Backend清理这个事务的LSN之前的所有日志。
Part 3
Log Backend
MatrixOne的WAL能写在各种Log Backend中。最初的Log Backend基于本地文件系统。为了分布式特性，我们自研了高可靠低延迟Log Service作为新的Log Backend。我们为适配不同的log backend,抽象出一个虚拟的backend, 通过一些很轻量的driver开发，对接不同的backend。
Driver需要适配出这些接口：
Append，提交事务时异步地写入log entry：
Append(entry) (Lsn, error)Read，重启时批量读取log entry：
Read(Lsn, maxSize) (entry, Lsn, error)Truncate接口会销毁LSN前的所有log entry，释放空间：
Truncate(lsn Lsn) errorPart 4
Group Commit

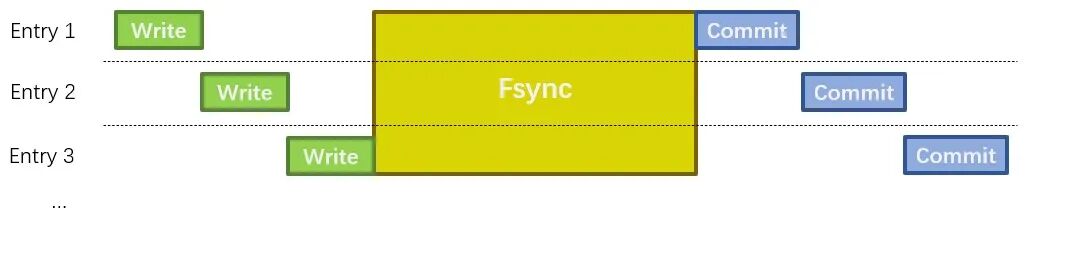

Group Commit可以加速持久化log entry。持久化log entry涉及到IO，非常耗时，经常是提交的瓶颈。为了降低延迟，批量向Log Backend中写入log entry。比如，在文件系统中fsync耗时很久。如果每条entry都fsync，会耗费大量时间。基于文件系统的Log Backend中，多个entry写完后统一只做一次fsync，这些entry刷盘的时间成本之和近似一条entry刷盘的时间。
Log Service中支持并发写入，各条entry刷盘的时间可以重叠，这也能缩短写entry的总时间，提高了提交的并发。
Part 5
处理Log Backend的乱序LSN

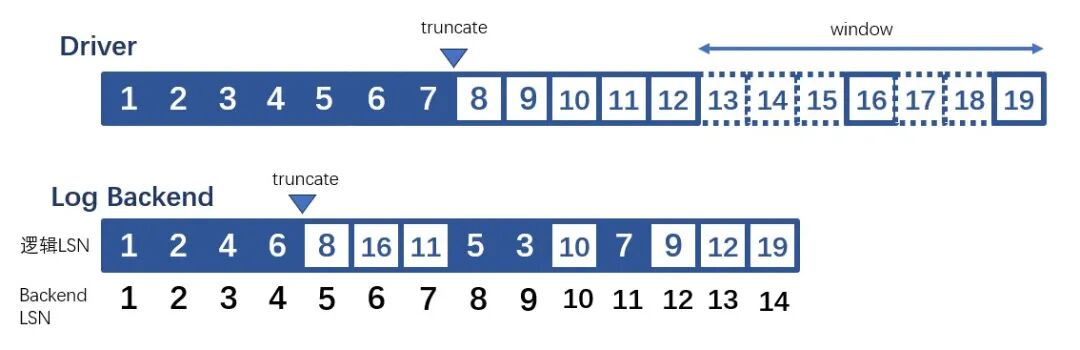

为了加速，向Log Backend并发写入entry，写入成功的顺序和发出请求的顺序不一致，导致Log Backend中产生的LSN和上层传给Driver的逻辑LSN不一致。Truncate和重启的时候要处理这些乱序LSN。为了保证Log Backend中的LSN基本有序，乱序的跨度不要太大，维持了一个逻辑LSN的窗口，如果有很早的log entry正在写入还未成功，会停止向Log Backend写入新的entry。例如，如果窗口的长度是7，图中的LSN为13的entry还未返回，就会阻塞住LSN大于等于20的entry。
Log Backend中通过truncate操作销毁日志，销毁指定LSN之前的所有entry。这个LSN之前的entry所对应的逻辑LSN都要小于逻辑truncate点。比如图中逻辑truncate到7，这条entry对应Log Backend中的11，但是Log Backend中5，6，7，10对应的逻辑LSN都大于7，不能被truncate。Log Backend只能truncate 4。
重启时，会跳过开始和末尾那些不连续的entry。比如图上的Log Backend写到14时，整个机器断电了，重启时会根据上次的truncate信息过滤掉开头8，9，11。等读完所有的entry发现6，14的逻辑 LSN和其他的entry不连续，就丢弃末尾的6和14。
Part 6
MatrixOne中WAL的具体格式
每个写事务对应一条log entry，由LSN，Transaction Context和多个Command组成。
+---------------------------------------------------------+| Transaction Entry |+-----+---------------------+-----------+-----------+- -+| LSN | Transaction Context | Command-1 | Command-2 | ... |+-----+---------------------+-----------+-----------+- -+
LSN
每条log entry对应一个LSN。LSN连续递增，在做checkpoint时用来删除entry。
Transaction Context
Transaction Context里记录了事务的信息。
+---------------------------+| Transaction Context |+---------+----------+------+| StartTS | CommitTS | Memo |+---------+----------+------+
StartTS和CommitTS分别是事务开始和结束的时间戳。
Memo记录事务更改了哪些地方的数据。重启的时候，会把这些信息恢复到Logtail Mgr里，做checkpoint要用到这些信息。
Transaction Commands
事务中每种写操作对应一个或多个command。log entry会记录事务中所有的command。
Operator | Command |
DDL | Update Catalog |
Insert | Update Catalog |
Append | |
Delete | Delete |
Compact&Merge | Update Catalog |
>>>Operators
MatrixOne中DN负责提交事务，向Log Backend中写log entry，做checkpoint。DN支持建库，删库，建表，删表，更新表结构，插入，删除，同时后台会自动触发排序。更新操作被拆分成插入和删除。
1. DDL
DDL包括建库，删库，建表，删表，更新表结构。DN在Catalog里记录了表和库的信息。内存里的Catalog是一棵树，每个结点是一条catalog entry。catalog entry有4类，database，table，segment和block，其中segment和block是元数据，在插入数据和后台排序的时候会变更。每条database entry对应一个库，每条table entry对应一张表。每个DDL操作对应一条database/table entry，在entry里记录成Update Catalog Command。
2. Insert
新插入的数据记录在Append Command中。DN中的数据记录在block中，多个block组成一个segment。如果DN中没有足够的block或segment记录新插入的数据，就会新建一个。这些变化记录在Update Catalog Command中。大事务中，由CN直接把数据写入S3，DN只提交元数据。这样，Append Command中的数据不会很大。
3. Delete
DN记录Delete发生的行号。读取时，先读所有插入过的数据，然后再减去这些行。事务中，同一个block上所有的删除合并起来，对应一个Delete Command。
4. Compact & Merge
DN后台发起事务，把内存里的数据转存到s3上。把S3上的数据按主键排序，方便读的时候过滤。compact发生在一个block上，compact之后block内的数据是有序的。merge发生在segment里，会涉及多个block，merge之后整个segment内有序。compact/merge前后的数据不变，只改变元数据，删除旧的block/segment，创建新的block/segment。每次删除/创建对应一条Update Catalog Command。
>>>Commands
1. Update Catalog
Catalog从上到下每层分别是database，table，segment和block。一条Updata Catalog Command对应一条Catalog Entry。每次ddl或者跟新元数据对应一条Update Catalog Command。Update Catalog Command包含Dest和EntryNode。
+-------------------+| Update Catalog |+-------+-----------+| Dest | EntryNode |+-------+-----------+
Dest - Dest是这条Command作用的位置，记录了对应结点和他的祖先结点的id。重启的时候会通过Dest，在Catalog上定位到操作的位置。
Type | Dest |
Update Database | database id |
Update Table | database id、table id |
Update Segment | database id、table id、 segment id |
Update Block | database id、table id、 segment id、block id |
EntryNode
每个EntryNode都记录了entry的创建时间和删除时间。如果entry没被删除，删除时间为0。如果当前事务正在创建或者删除，对应的时间为UncommitTS。
+-------------------+| Entry Node |+---------+---------+| Create@ | Delete@ |+---------+---------+
对于segment和block，Entry Node还记录了metaLoc，deltaLoc，分别是数据和删除记录在S3上的地址。
+----------------------------------------+| Entry Node |+---------+---------+---------+----------+| Create@ | Delete@ | metaLoc | deltaLoc |+---------+---------+---------+----------+
对于table，Entry Node还记录了表结构schema。
+----------------------------+| Entry Node |+---------+---------+--------+| Create@ | Delete@ | schema |+---------+---------+--------+
2. Append
Append Command中记录了插入的数据和和这些数据的位置。
+-------------------------------------------+| Append Command |+--------------+--------------+- -+-------+| AppendInfo-1 | AppendInfo-2 | ... | Batch |+--------------+--------------+- -+-------+
Batch是插入的数据。
AppendInfo 一个Append Data Command中的数据可能跨多个block。每个block对应一个Append Info，记录了数据在Command的Batch中的位置pointer to data，还有数据在block中的位置destination。
+------------------------------------------------------------------------------+| AppendInfo |+-----------------+------------------------------------------------------------+| pointer to data | destination |+--------+--------+-------+----------+------------+----------+--------+--------+| offset | length | db id | table id | segment id | block id | offset | length |+--------+--------+-------+----------+------------+----------+--------+--------+
3. Delete Command
每个Delete Command只包含一个block中的删除。
+---------------------------+| Delete Command |+-------------+-------------+| Destination | Delete Mask |+-------------+-------------+
Destination记录Delete发生在哪个Block上。
Delete Mask记录删除掉的行号。
WAL在存储系统中应用得十分广泛。WAL把随机写转换成顺序写，是一种更高效的模式。WAL内部还有很多执行细节，我们会不断调整，不断优化。
欢迎小伙伴们来跟我们交流经验！
