吧！MatrixOne logservice 原理解析
作者：刘博 MO研发工程师
导读
Logservice 在 MatrixOne 中扮演着非常重要的角色，它是独立的服务，通过RPC的方式供外部组件使用，用来对日志进行管理。
Logservice使用基于raft协议的dragonboat库（multi-raft group的golang开源实现），通常情况下使用本地磁盘，以多副本的方式保存日志，可以理解为对 WAL 的管理。事务的提交只需要写入Logservice中就可以，不需要将数据写入到S3，有另外的组件异步地将数据批量写入到S3上。这样的设计，保证了在事务提交时的低延迟，同时多个副本也保证了数据的高可靠。
本文将重点分享MatrixOne中 logservice 模块的主要原理。
下面是本文目录概览：
1.
整体架构
2.
客户端
3.
服务端
4.
Write&Read
5.
Truncation
本文字数：2800字+
阅读时间：5分钟+
Part 1
整体架构

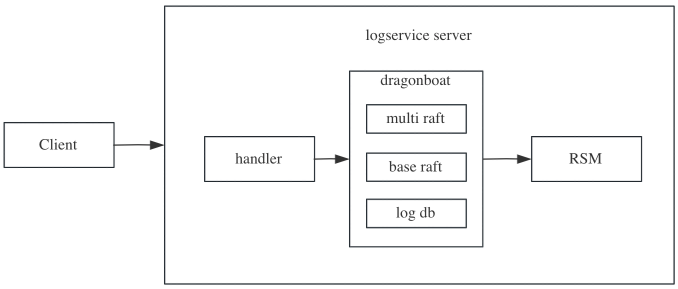

如下图所示是 logservice 的整体架构。在 server 中包括 handler、dragonboat、以及 RSM 几个模块。
Part 2
客户端
Logservice client 主要是提供给 DN 调用，关键接口说明如下：
Close() 关闭客户端连接。
Config() 获取 client 相关配置。
GetLogRecord() 返回一个 pb.LogRecord 变量，该结构包括 8 字节的 Lsn，4 字节的 record type，以及类型为 []byte 的 Data。Data 部分包括 4 字节的 pb.UserEntryUpdate，8 字节的 replica DN ID，已经 payload []byte。
Append() append pb.LogRecord 到 logservice，返回值为 Lsn。在调用端，参数 pb.LogRecord 可以复用。
Read() 从 logservice 中读取 firstLsn 开始的日志，达到 maxSize 时结束读取，返回值 Lsn 作为下一次读取的起点。
Truncate() 删除 lsn 之前的日志，释放磁盘空间。
GetTruncatedLsn() 返回最新删除的日志 Lsn。
GetTSOTimestamp() 向 TSO 请求总数为 count 的时间戳，调用之前的时间戳，调用者占用 [returned value, returned value + count] 这个范围。该方法暂未使用。
Client 通过 MO-RPC 向 logservice 的 server 端发送请求，server 端与 raft/drgonboat 交互返回结果。
Part 3
服务端
Server Handler
Logservice 的 server 端接收到 client 发送的请求做处理，入口函数是 (*Service).handle()，不同的请求会调用不同的方法进行处理：
Append ，Append 日志到 logservice，最终会调用 dragonboat 的 (*NodeHost) SyncPropose() 方法同步提交 propose 请求，需要日志 commit 并且 apply 之后才能返回，返回值是日志写成功后的 Lsn。
Read ，从 log db 中读取 log entry。首先调用 (*NodeHost) SyncRead() 从状态机中线性读取到当前的 Lsn，再根据 Lsn，调用 (*NodeHost) QueryRaftLog() 从 log db 中读取到 log entry。
Truncate ，截断 log db 中的日志，释放磁盘空间。注意，这里只是向状态机中更新当前可以 truncate 的 lsn，不是真正的做 truncate 操作。
Connect ，与 logservice server 建立连接，尝试读写状态机进行状态检查。
Heartbeat ，包括 logservice、CN 和 DN 的心跳，该请求向 HAKeeper 的状态机更新各自的状态信息，并且同步 HAKeeper 的 tick，在 HAKeeper 做 check 时根据 tick 比较离线时间，如果离线，就出发 remove/shutdown 等操作。
Get XXX ，从状态机中获取信息。
Bootstrap
Bootstrap 是 logservice 服务启动的时候进行的，通过 HAKeeper shard （shard ID 是0）来完成，入口函数是 (*Service) BootstrapHAKeeper。
不管配置中设置了几个副本，每个 logservice 进程启动的时候都会启动 HAKeeper 的一个副本，每个副本在启动时设置了 members，HAKeeper shard 以这些 members 作为默认的副本数启动 raft。
在完成 raft 的 leader election 之后，执行 set initial cluster info，设置 log、DN 的 shard 数以及 log 的副本数。
设置完副本数之后，会把多余的 HAKeeper 副本停掉。
Heartbeat
该心跳是 logservice、CN 以及 DN 发送到 HAKeeper 的心跳，并不是 raft 副本之间的心跳！主要有两个作用：
通过心跳发送各副本状态信息给 HAKeeper ，HAKeeper 的 RSM 更新副本信息；
心跳返回时，从 HAKeeper 中获取到需要副本执行的命令。

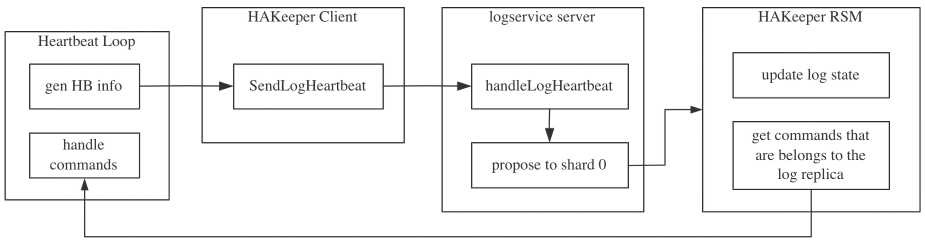

Logservice 的 heartbeat 流程如下图，CN、DN 的流程与之类似。
心跳默认每 1 秒执行一次，其原理如下：
以 store 级别，生成该 store 上所有 shard 的副本的心跳信息，包括 shard ID、节点信息、term、leader 等；
发送 request 到 logservice 的 server 端；
Server 收到请求后调用 (*Service) handleLogHeartbeat() 做处理，调用 propose 将心跳发送到 raft；
HAKeeper 的 RSM 收到心跳后，调用 (*stateMachine) handleLogHeartbeat() 做处理，主要做两件事：
更新状态机中的 LogState：调用 (*LogState) Update() 更新 stores 和 shards；
从状态机的 ScheduleCommands 中获取到 commands，返回给发起端执行 command。
CN 和 DN 到 HA keeper 的心跳原理也是一样的。
RSM
Logservice 和 HAKeeper 的状态机都是基于内存的状态机模型，所有的数据都只保存在内存中。它们都实现了 IStateMachine 接口。主要方法说明如下：
Update() ，在一次 propose 完成 commit 之后（即多数副本完成写入），会调用 Update 接口，更新状态机中的数据。Update() 方法的实现由用户完成，必须是无副作用的（Side effect），相同的输入必须得到相同的输出结果，否则会导致状态机的不稳定。Update() 的结果通过 Result 结构返回，如果发生错误，error 不为空。
Lookup() ，查找状态机中的数据，通过 interface{} 来指明需要查找什么数据，返回的结果也是 interface{} 类型，因此需要用户自己定义好状态机中的数据，传入相应的数据类型，返回对应的数据类型，做类型断言。Lookup() 是一个只读的方法，不应该去修改状态机中的数据。
SaveSnapshot() ，创建 snapshot，将状态机中的数据写入 io.Writer 接口，通常是文件句柄，因此最终会保存到本地磁盘文件中。ISnapshotFileCollection 是除了状态机中的数据以外的文件系统中的文件列表，如果有的话，也会转存到快照中。第三个参数用来通知 snapshot precedure，raft 副本已经停止，终止打快照的操作。
RecoverFromSnapshot() ，恢复状态机数据，从 io.Reader 中读取最新的 snapshot。[]SnapshotFile 是一些额外的文件列表，直接复制到状态机数据目录中。第三个参数用来控制 raft 副本时也终止掉恢复快照的操作。
Close() ，关闭状态机，做一些清理工作。
Part 4
Write&Read
简单说明一下 logservice 中一次读写请求的流程。

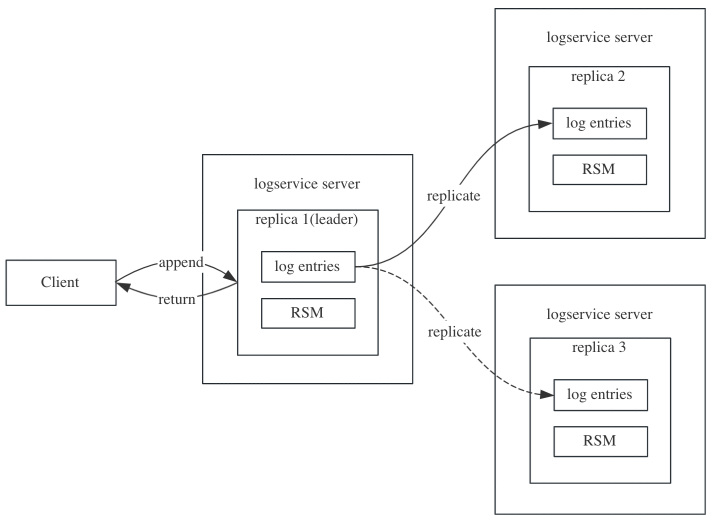

Write
如果连接的不是 leader，会转发到 leader 上面；leader 接收到请求后，将 log entries 写入本地磁盘。
同时，异步地发送给 follower 节点，follower 节点接收到请求后，将 log entries 写入本地磁盘。
当本次 append 在大多数节点上完成后，更新 commit index，并通过心跳通知给其他 follower 节点。
Leader commit 之后开始 apply 状态机操作。
Apply 完成后，返回客户端
Follower 接收到来自 leader 的 commit index 之后，各自 apply 自己的状态机
Read
读取数据分为两种：
- 从状态机中读取数据
- 从 log db 中读取 log entries
从状态机中读取数据

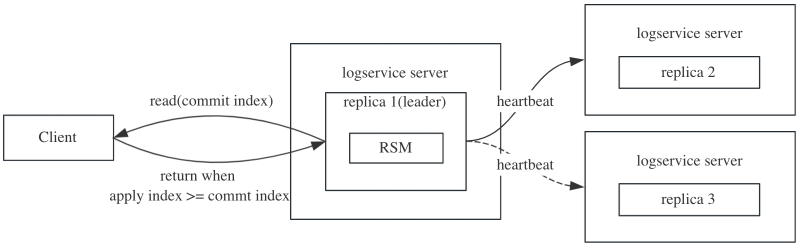

从状态机中读取数据，如下图：
客户端发起 read 请求，到达 leader 节点时，会记录此时的 commit index；
Leader 向所有的节点发送心跳请求，确认自己的 leader 地位，大多数节点回复时，确定仍然是 leader，可以回复读请求；
等待 apply index 大于等于 commit index；
此时才可以读取状态机中的数据返回给客户端
从logdb 读取

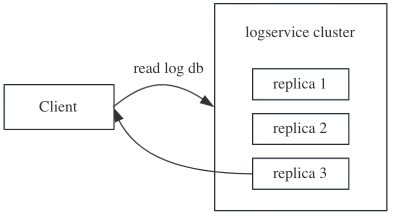

从 log db 中读取 log entries，如下图：
过程比较简单，通常发生在集群重启的时候。
重启时，副本需要先从 snapshot 中恢复状态机的数据，然后从 snapshot 中记录的 index 位置开始读取 log db 中的 log entries，应用到状态机中。该操作完成后才可以参与 leader 的选举。当集群选举出 leader 后，DN 会连接到 logservice cluster，从其中一个副本的 log db 的上一次 checkpoint 位置开始读取 log entries，replay 到 DN 自己的内存数据中。
Part 5
Truncation
Log db 的 log entries 如果一直增长会导致磁盘空间不足，因此需要定期释放磁盘空间，通过 truncation 完成。
Logservice 使用的是基于内存的状态机，状态机中没有记录用户数据，只记录了一些元数据和状态信息，比如 tick、state 和 LSN 等。用户数据由 DN tae 自己记录。可以理解为在 MO 中，状态机是分离的，tae 和 logservice 分别维护了一个状态机。
在这种状态机分离的设计下，简单的 snapshot 机制会导致问题：

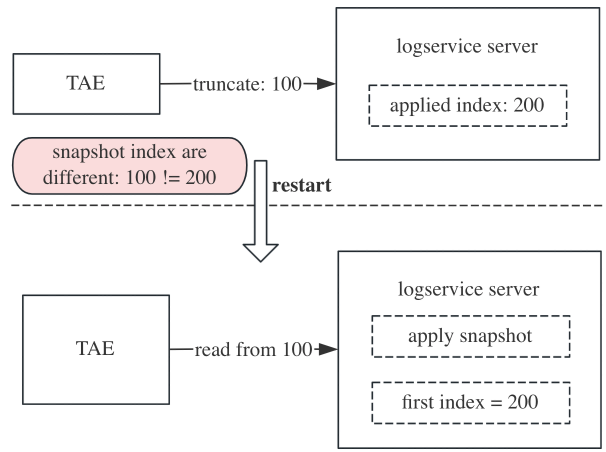

如图中所示，tae 发送一个 truncate 请求，truncate index 是 100，但是此时 logservice 状态机 applied index 是 200，即 200 之前的日志会被删掉，然后在这个位置生成快照。注意：truncate_index != applied_index。
集群重启。
Logservice 状态机 apply snapshot，index 为 200，并设置 first index 为 200（200之前的日志都已经删除），然后 logservice 状态机开始回放日志，回放完成后对外提供服务。
Tae 从 logservice 读取 log entries，读取起始位置是 100，但是无法读取，因为 200 之前的日志都已经删除，发生错误。

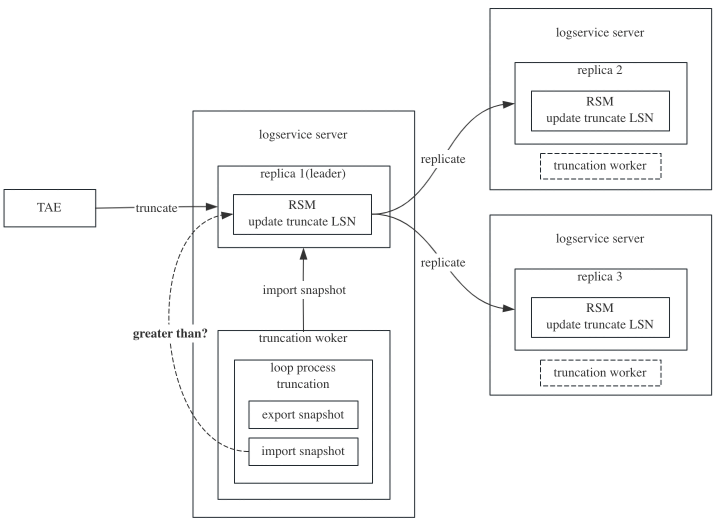

为了解决上面描述的问题，目前 truncation 的整体工作流程如下图所示：
Tae 发送 truncate 请求，更新 logservice 状态机中的 truncateLsn，此时只是更新该值，不做 snapshot/truncate 操作。
每个 logservice server 内部都会启动一个 truncation worker，每隔一段时间就会发送一次 Truncate Request，注意，这个 Request 其中的参数 Exported 设置为 true，表明这个 snapshot 对系统不可见，只是将 snapshot 导出到某个目录下。
Truncation worker 中还会检查当前已经 export 的 snapshot 列表，是否有 index 大于当前 logservice 状态机中的 truncateLsn 的，如果有，将最接近 truncateLsn 的那个 snapshot 导入到系统中，使之生效，对系统可见。
所有的副本都执行相同的操作，这样就保证了两个状态机的 snapshot lsn 是一样的，在集群重启时，可以读取到对应的 log entries。
以上就是logservice模块的主要工作原理，若对 MatrixOne 的更多架构感兴趣，欢迎加入我们的技术交流群。
欢迎小伙伴们来跟我们交流经验！
